Вентиляцию оценивают не по проекту, а по двум ощущениям: дует или нет и слышно или нет. Обе претензии закладываются на счёте сечений, а всплывают через полгода, когда потолок закрыт.
Приточно-вытяжная схема и баланс
Начинаю не с оборудования, а с баланса. Приток — в чистые помещения: комнаты, кабинеты, залы. Вытяжка — из грязных: санузлы, кухня, кладовые. Воздух идёт в одну сторону, через переточные решётки или подрез двери 15–20 мм.
Баланс держу не в ноль. В жилье и офисе приток на 5–10 % больше вытяжки: подпор не даёт тянуть запахи из подъезда и шахт. Где кухонный зонт или химия — наоборот, разрежение на те же 10 %. Ошибка со знаком видна сразу: двери хлопают, вытяжка не держит лист бумаги.
| Помещение | Кратность / расход | Примечание |
|---|---|---|
| Жилая комната | 1 крат или 3 м³/ч на м² | приток, не менее 30 м³/ч на человека |
| Спальня | 1 крат | шум на решётке до 25 дБА, скорость до 1,5 м/с |
| Кухня с электроплитой | 60 м³/ч, с зонтом до 300 | вытяжка, канал отдельно от общедомового |
| Санузел раздельный | 25 м³/ч | круглосуточная вытяжка, обратный клапан |
| Совмещённый санузел | 50 м³/ч | добавка по датчику влажности |
| Кабинет, офис open space | 40–60 м³/ч на человека | по CO₂, а не по площади |
| Переговорная | 6–8 кратов | пиковая посадка держится 1,5–2 часа |
| Серверная | по теплоизбыткам, 8–12 кратов | холод круглый год, резерв 100 % |
| Кладовая, гардеробная | 0,5–1 крат | только вытяжка, переток из коридора |

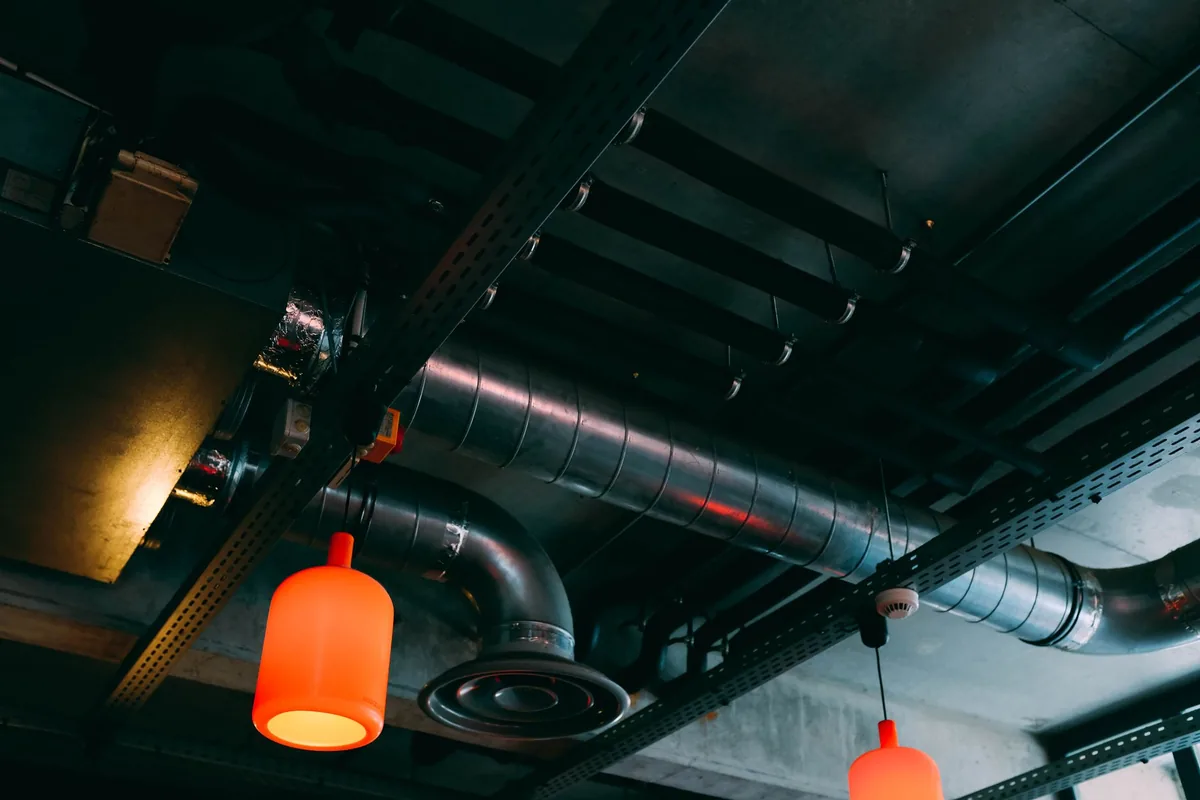

Воздуховоды: сечение и шум
Сечение считаю по скорости, а не по тому, что влезает за потолок. Магистраль — 4–6 м/с, ответвление — 3–4 м/с, решётка в комнате — не больше 1,5–2 м/с. Лишний метр в секунду на магистрали даёт плюс 4–5 дБА, и глушителем это не вычесть.
Типичный ход подрядчика: места под короб не хватает, сечение ужимают вдвое и ставят вентилятор помощнее. Расход выдержан, а спальня получает гул 38–40 дБА и свист на решётке. Правильно — разложить сеть на два плоских ответвления 60×200.
Обязательны гибкие вставки на патрубках, глушители 600–1000 мм на притоке и вытяжке, виброопоры под корпус. Гофру ставлю концевым отрезком до 1,5 м: на длинных участках она съедает до 30 % расхода.
Рекуперация и её смысл здесь
Отопительный период здесь около 213 суток, расчётная зимняя температура минус 24 °C, средняя за период — минус 1,5 °C. Именно средняя делает рекуперацию осмысленной: греть с минус 2 до плюс 18 приходится полгода, а приток 400 м³/ч без утилизации тепла — калорифер 3,5–4 кВт в постоянной работе.
Пластинчатый рекуператор возвращает 50–65 %, роторный — 75–85 %. Но климат здесь не морозный, а сырой и околонулевой: при минус 3…плюс 2 и влажности за 85 % пластины обмерзают конденсатом из вытяжки. Лечится преднагревом 1,5–3 кВт или байпасом с оттайкой, и реальная экономия выходит ниже паспортной процентов на пятнадцать. Роторный в переходах через ноль ведёт себя ровнее.
Конденсат и дренаж зимой
Внутренний блок сплит-системы летом сливает 0,5–1,5 л конденсата в час. Дренаж — уклон не меньше 1 см на метр, гидрозатвор, вывод в канализацию через сифон, а не «на улицу».
Наружный вывод замерзает в первую же оттепель с последующим минусом: пробка встаёт в 20–30 см от края трубки, вода идёт обратно и течёт по стене в комнату. Если трасса всё же наружу — греющий кабель по всей длине плюс 30 см внутри стены.
Работа на обогрев ниже минус 5 °C без зимнего комплекта запрещена самим оборудованием: подогрев картера компрессора, регулятор давления конденсации, обогрев поддона. Без последнего блок при оттайке намораживает лёд под собой, а во дворе-колодце это капель на голову и наледь на крыльце.
Наружные блоки и фасад в центре
В историческом центре и охранных зонах вынос блока на лицевой фасад не согласуют. Остаётся двор со своими ограничениями: не на декоре и карнизах, отступ от откоса окна, анкеры в несущую кладку, а не в штукатурку.
Зазоры держу такие: сзади 100–300 мм, сверху 500 мм, спереди 1,5–2 м на выброс. Два блока напротив друг друга через узкий приямок замыкают воздух на себя и летом уходят в аварию по высокому давлению. Изменение облика фасада согласуют до монтажа: демонтаж готовой трассы дороже переноса точки в проекте.
Аэродинамические испытания и паспорт
Смонтированная система — ещё не работающая. Наладка идёт после закрытия потолков: анемометром замеряю расход по каждой решётке, дросселями развожу ветки. Допуск — ±8 % по помещению и ±10 % на концевом устройстве.
Заодно снимаю ток и обороты вентилятора, перепад на чистом фильтре, шум в двух-трёх точках. По результатам оформляется паспорт: тип и номер вентилятора, проектные и фактические расходы по веткам, данные калорифера и фильтров. Без паспорта через год никто не вспомнит исходные расходы и не поймёт, насколько система просела.
Ориентир по рынку Петербурга сезона 2026: установка с рекуперацией и сетью — 2000–3800 руб. за м² площади, монтаж сплит-системы 7–12 кБТЕ — 15–28 тыс. руб., зимний комплект — 8–15 тыс. руб., испытания с паспортом — 10–25 тыс. руб. ```
