Электрика — единственная внутренняя сеть, где ошибка проявляется не течью, а пожаром, и при этом её чаще всего режут по бюджету. Ниже порядок, по которому я веду электромонтаж.
Расчёт нагрузок и разбивка на группы
Начинаю с листа потребителей: установленная мощность на коэффициент спроса — жильё 0,5–0,7, офис 0,8. Квартира со стандартной техникой даёт 12–18 кВт установленной и 8–10 кВт расчётной. Дальше сверка с выделенной мощностью: в новостройке 10–15 кВт, в старом фонде центра часто 3–5 кВт на однофазном вводе. Пока лимит не подтверждён документом, варочную панель и электрокотёл не закладываю: щит соберут, а ввод не потянет.
Группы делю по принципу «одна авария — одно тёмное помещение»: освещение отдельно от розеток, кухня минимум на две линии, каждый мощный потребитель своей. На квартиру 60–80 м² выходит 12–16 групп, запас модулей держу 20–25 % — за три года его съедают.
Потребитель, сечение, автомат
| Потребитель | Сечение медь, мм² | Автомат |
|---|---|---|
| Освещение комнат и коридора | 1,5 | B10 или C10 |
| Розетки жилых комнат | 2,5 | C16, УЗО 30 мА |
| Кухонные розетки, 2 линии | 2,5 | C16, УЗО 30 мА |
| Стиральная и посудомоечная машина | 2,5 | дифавтомат C16, 10–30 мА |
| Духовой шкаф до 3,5 кВт | 2,5 | C16 |
| Варочная панель 7–7,5 кВт | 6 | C32 |
| Водонагреватель 2–3,5 кВт | 2,5 | дифавтомат C16, 10 мА |
| Кондиционер, наружный блок | 2,5 | C16 |
| Ввод в квартиру, 3 фазы, 15 кВт | 6–10 | C25, 3 полюса |
Сечения — для скрытой одиночной линии до 25 м. В пучке от шести кабелей беру ступень выше: допустимый ток падает на 20–30 %.
Щит и селективность

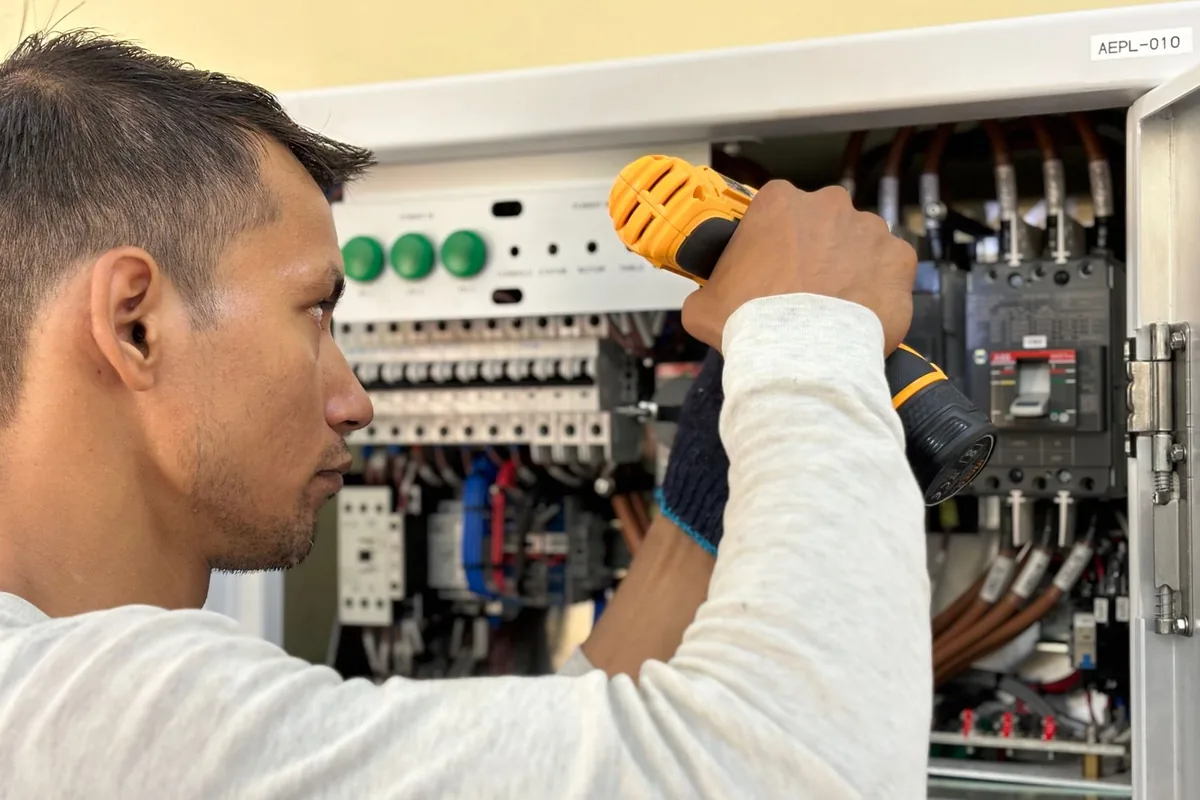

Порядок в щите: вводной автомат, счётчик, реле напряжения, противопожарное УЗО, раздельные шины N и PE, дальше групповые автоматы. Клеммы протягиваю динамометрической отвёрткой на 2–2,5 Н·м и повторно через месяц под нагрузкой: медь течёт, контакт слабеет — типовая причина подгоревшего щита на второй год.
Селективность строю по двум осям. По току: ступень между вводным и групповым не меньше 1,6 — группы C16, этажный C40, вводной C63. По утечке: на вводе селективное УЗО типа S на 100–300 мА, на группах 30 мА, во влажных зонах 10 мА. Без типа S утечка в ванной гасит весь щит. Тип расцепителя считаю отдельно: B — освещение с длинными линиями, C — розетки, D — приводы с пусковыми токами. В старом фонде ток однофазного КЗ падает до 100–150 А, C16 может не отключиться мгновенно — тогда ставлю B.
Кабель и способ прокладки
Внутри зданий кладу медь. Алюминиевые сплавы серии 8000 допущены от 16 мм² — это магистрали и вводы, не группы. Старый алюминий 1960-х ломается на третьем перегибе и течёт под винтом: при вскрытии стены меняю линию целиком. Марка ВВГнг(А)-LS, для противопожарных систем огнестойкая FRLS.
Штроба — до 25 мм, только вертикали и горизонтали; несущие панели и плиты не штроблю, кабель идёт в штукатурке или под стяжкой. Лоток — заполнение до 40 %, силовой и слаботочный ярусы разнесены. Гофра ПВХ в стяжке и по деревянным перекрытиям старого фонда, ПНД в земле; нужна она ради сменяемости, а не защиты от механики. Зимой разматываю только в плюс: ниже −15 °C изоляция трескается на изгибе.
Заземление и УЗО
Стандарт для новых объектов — TN-C-S: PEN разделяется на вводном устройстве здания, дальше N и PE идут раздельно и нигде не соединяются. Пятижильный кабель на трёхфазных линиях, трёхжильный на однофазных.
В ванной собираю дополнительную систему уравнивания потенциалов: коробка ДСУП, проводник 4–6 мм² к трубам, полотенцесушителю, ванне. Сопротивление повторного заземлителя на вводе — до 30 Ом. УЗО проверяю прибором: ток срабатывания 0,5–1,0 номинала, у исправного время 20–40 мс при норме до 300 мс.
Слаботочка отдельной трассой
Интернет, ТВ, домофон, пожарная сигнализация — свой щиток и свои трассы. От силового кабеля развожу не ближе 50 мм, пересечения под прямым углом. Витую пару в одну гофру с питанием не затягиваю: наводки дают потери пакетов, которые полгода ищут в роутере.
Замеры и протокол
До подачи напряжения — изоляция мегаомметром на 1000 В, каждая жила против остальных и против земли, норма не ниже 0,5 МОм, свежий монтаж даёт сотни. Дальше петля «фаза — ноль», сопротивление заземляющего устройства, срабатывание УЗО. Всё ложится в протокол с датой и поверкой прибора: при споре о причине аварии он показывает состояние сети на день сдачи. Замеры повторяю после отделки — плиточники и дверники рвут кабель регулярно.
Типичные ошибки
Экономия на сечении: 1,5 мм² на розетки «потому что чайник один». Автомат C16 такую линию не защищает, кабель греется в штробе и стареет.
Скрутки. Однопроволочные жилы соединяются сваркой, пайкой, опрессовкой или клеммником; скрутка под изолентой окисляется и уходит в нагрев. Соединения оставляю только в доступных коробках. Дальше по частоте: общий N на две группы, PE на корпус вместо шины, одно УЗО на весь щит.
Ориентиры по деньгам
По рынку Петербурга сезона 2026: точка 700–1300 ₽, штроба по кирпичу 350–600 ₽ за метр, по бетону вдвое дороже, сборка щита на 24–36 модулей 15 000–30 000 ₽ без комплектующих, замеры с протоколом 8000–20 000 ₽. Это ориентир: старый фонд и двор-колодец двигают смету на треть.
