Металл прощает меньше, чем монолит. В бетоне ошибку в 10 мм съедает опалубка и защитный слой, в металле те же 10 мм — это отверстие, которое не совпало, и болгарка на высоте.
Завод против сварки по месту

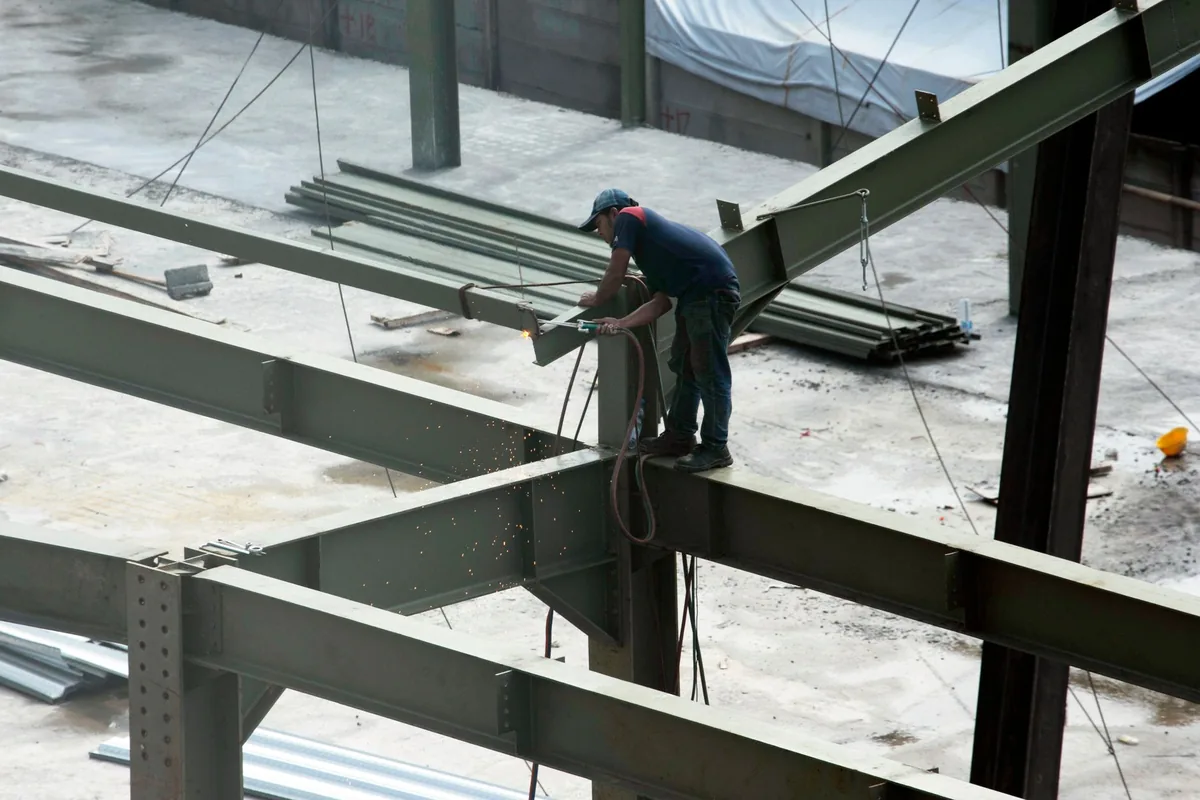

Всё, что можно сварить в цеху, надо сварить в цеху. Там шов идёт в нижнем положении, полуавтоматом, с разделкой кромок под контролем, при плюсе и без ветра. На площадке тот же шов варят потолочным, в люльке, под косым дождём с залива: трудоёмкость выше в два-три раза, дефектов больше.
Зима добавляет подогрев кромок до 100–150 °C и запрет на работу при осадках и ветре выше 10 м/с без укрытия. Переходы через ноль хуже устойчивого минуса: днём капель, ночью лёд, кромка мокрая, а мокрая кромка — это поры и водородные трещины. Поэтому сварку по месту оставляю там, где болт конструктивно не проходит: опорные столики, косынки, нестандартные примыкания. Не больше 10–15 % от общей длины швов.
Болты и швы
Высокопрочные болты М20–М24 класса 10.9 работают на трение, а не на срез. Фрикционные поверхности под накладками готовят дробеструйной очисткой и не красят — ни грунтом, ни огнезащитой; краска обнуляет расчёт узла, и снаружи это не видно.
Натяжение проверяю динамометрическим ключом: для М20 класса 10.9 усилие 185 кН, момент обычно 550–650 Н·м. Контролирую 10 % болтов соединения, но не меньше двух; отклонение хоть одного — протяжка всего узла. Стыковые растянутые швы — ультразвуковой контроль 100 %, угловые — визуальный с замером катета шаблоном.
| Узел | Вид соединения | Контроль |
|---|---|---|
| База колонны | анкерные болты, подливка | съёмка анкеров, отклонение осей до 5 мм |
| Стык колонны по высоте | фланцевый на высокопрочных болтах | момент затяжки на 10 % болтов, щуп 0,3 мм в зазор |
| Ригель к колонне | накладки на высокопрочных болтах | натяжение, совпадение отверстий |
| Стык балки по длине | сварка встык с полным проваром | ультразвуковой контроль 100 % |
| Рёбра жёсткости, косынки | угловой сварной шов | замер катета шаблоном |
| Опорный столик под балку | сварка плюс болты | отметка площадки, длина опирания по факту |
| Связи и распорки | болты нормальной точности | шайбы и контргайки, выборочная протяжка |
| Прогоны по фермам | болты, самонарезающие винты | шаг крепления, овализация отверстий |
Геометрия проверяется до монтажа
Самая дорогая ошибка — поднять элемент и наверху узнать, что он не встал. Геометрию контролирую тремя рубежами, и все три на земле.
Первый — приёмка анкерных групп: съёмка каждого анкера в плане и по высоте. Отклонение осей — до 5 мм, отметка верха бетона под базу колонны — минус 0, плюс 20 мм с добором подливкой. На слабых водонасыщенных грунтах ростверк подрабатывает по осадке, поэтому съёмку повторяю перед монтажом, а не только по акту.
Второй — входной контроль на складе: длина элемента, расстояние между крайними отверстиями, диагонали рамных блоков, прямолинейность, толщина покрытия. Погнутый при перевозке пояс фермы правится на земле за час, наверху не правится вообще.
Третий — контрольная сборка укрупнённых блоков в горизонте.
Антикор и огнезащита: считаем в микронах
Петербург по коррозивности атмосферы — категория C3, у залива и в промзонах C4. Под C4 система набирает 240–320 мкм сухой плёнки: цинкнаполненный грунт 60–80 мкм, промежуточный слой, покрывной полиуретан. Красить можно, когда температура поверхности минимум на 3 °C выше точки росы, а влажность не выше 80 %: в сентябре — ноябре это два-три часа в сутки, и то не каждый день. Толщину замеряю магнитным толщиномером, не меньше пяти точек на элемент.
Огнезащита идёт по требуемому пределу: R45, R60, R90. Вспучивающийся состав даёт 0,8–2,5 мм сухого слоя и считается от приведённой толщины металла конкретного профиля — под один и тот же R45 колонна и прогон требуют разной толщины. Наносят её после приёмки болтовых узлов, иначе она ляжет на фрикционные поверхности и непроверенные швы.
Такелаж в стеснённом дворе
Во дворе-колодце центра крана не будет: не заходит стрела, не проходит машина в арку, охранная зона запрещает вылет над соседней кровлей. Монтаж идёт манипулятором с улицы, лебёдками и мачтами, блоками не тяжелее 1,5–3 т. На слабых грунтах без распределительных плит 1,5×1,5 м выносная опора уходит вниз, а стрела с грузом — в сторону.
Ошибка, которая повторяется
Сверили конструкции с проектом, всё сошлось, поехали монтировать — не встало. Потому что сверяли чертёж с чертежом: КМД совпала с КМ, спецификация — с КМД, а с фактическим положением анкеров и отметками перекрытия не сверялся никто.
Перед подъёмом блока у меня две цифры: проектная и замеренная сегодня. Расходятся — решение принимается на земле: подрезка, добор подливки, правка. Металл, поднятый по чертежу вместо факта, снимается обратно тем же краном.
Ориентир по рынку Петербурга сезона 2026: изготовление 55–110 тыс. руб. за тонну, монтаж 25–50 тыс. руб. за тонну, огнезащита под R60 — 700–1600 руб. за м². Стеснённые условия и зима добавляют к монтажу 20–40 %. ```
