Кабель — единственный материал, который после зашивки стен и заливки стяжки не меняется без вскрытия. Ошибку в марке принимает пожарная инспекция, ошибку в сечении — дальнее крыло здания просадкой напряжения. Поэтому марку я согласую до закупки, а партию смотрю руками на приёмке, а не по накладной.
Маркировка читается слева направо
Буквы идут слоями, от жилы наружу. Первая «А» — жила алюминиевая; нет её — медь, отдельной буквой медь не обозначают. Дальше изоляция: В — ПВХ, Пв — сшитый полиэтилен, П — полиэтилен, Р — резина. Следующая буква — оболочка по той же логике. Г — «голый», без брони и защитного покрова; в силовых марках это не «гибкий», как думают на площадке. Б — броня стальными лентами, Шв — шланг из ПВХ поверх брони, Э — экран, К в начале — контрольный.
Хвост после дефиса важнее начала. «нг» — не распространяет горение, «(А)» — категория испытания в пучке, самая жёсткая по объёму горючей массы; LS — низкое дымовыделение, HF — без галогенов, FR — огнестойкость за счёт слюдяной обмотки под изоляцией. У NYM индексы немецкие: N — нормированный, Y — ПВХ, M — оболочка-мантия.
| Марка | Расшифровка | Где применяется |
|---|---|---|
| ВВГнг(А)-LS | Медь, ПВХ-изоляция и оболочка, негорючий в пучке, малодымный | Стояки, этажные щиты, разводка квартир и офисов |
| ВВГнг(А)-FRLS | То же плюс слюдяная огнестойкая обмотка жил | Дымоудаление, насосы пожаротушения, аварийный свет |
| ППГнг(А)-HF | Медь, сшитый полиэтилен, безгалогенная оболочка | Детсады, школы, стационары, залы с массовым пребыванием |
| NYM | Медь, ПВХ, меловая прослойка, круглая мантия | Скрытая разводка в частном доме, сухие помещения |
| ВБШв | Медь, две стальные ленты брони, ПВХ-шланг | Ввод в здание в траншее, магистраль по подвалу без лотка |
| АВБШв | То же, жила алюминиевая, от 50 мм² | Питающая линия 0,4 кВ от подстанции в земле |
| КВВГ | Контрольный, медь, 4–37 жил по 0,75–2,5 мм² | Цепи управления, автоматика теплового узла, приводы задвижек |
| КВВГЭ | Контрольный с общим экраном из медной ленты | Аналоговые сигналы 4–20 мА, датчики рядом с частотниками |
| КГ | Гибкий, многопроволочная жила, резина по резине | Сварочные посты, глубинные вибраторы, времянка на площадке |
| КГ-ХЛ | Тот же в морозостойкой резине до −40 °C | Зимняя площадка, переносное питание на улице |
Негорючее исполнение — не строчка в спецификации
Разница между ВВГ и ВВГнг(А)-LS проверяется огнём, а не документом. Обычный ВВГ в стояке горит по всей длине и работает вертикальным дымоходом. Индекс «нг(А)» означает, что кабель прошёл испытание пучком заданной горючей массы и погас после снятия горелки. LS ограничивает дым: светопроницаемость в камере не ниже сорока процентов — это то, при чём человек находит выход, а расчёт эвакуации остаётся верным. HF снимает вторую проблему: хлор из горящего ПВХ с влагой даёт кислоту, которая съедает щиты и разъедает лёгкие быстрее, чем температура доберётся до людей.
Область применения по марке нормирована, подмена ловится на сдаче. NYM в стояк многоквартирного дома не проходит — у него нет категории «нг(А)-LS», и это самая частая попытка сэкономить, которую я разворачиваю.
Сечение по нагрузке и отдельно — по длине
Первый счёт — по длительному току. Медь в стене или трубе: 1,5 мм² — 16 А, 2,5 мм² — 21–25 А, 4 мм² — 32 А, 6 мм² — 40 А, 10 мм² — 50 А. При прокладке нескольких кабелей в одном лотке ток снижаю коэффициентом 0,7–0,8.
Второй счёт — по потере напряжения, и про него забывают. Допускаю пять процентов от вводного щита до потребителя. Однофазная линия: ΔU = 2 · L · I · 0,0175 / S. Розеточная группа 16 А на 60 м кабелем 2,5 мм² даёт 13,4 В — шесть процентов, брак. Те же 16 А на 4 мм² — 8,4 В, укладываюсь. На длинных объектах — растянутый корпус, отдельно стоящая котельная, бытовки в дальнем углу площадки — сечение почти всегда диктует длина, а не ток.

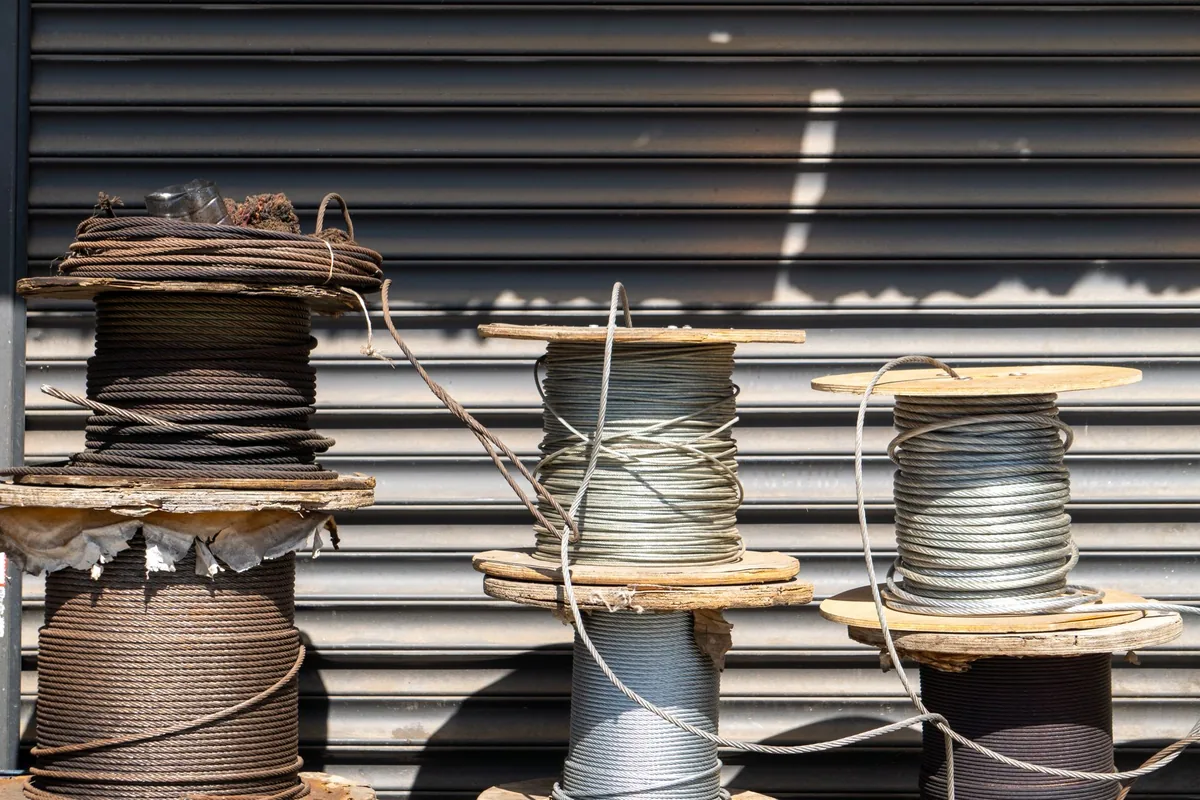

Барабаны, отрезы и потери при раскрое
Барабан выгоднее отреза по цене метра, но во двор-колодец он заходит не всегда: под барабан нужен разгрузочный проезд и место для раскатки. Там, где не проехать, беру бухты по 100–200 м и мирюсь с наценкой.
Раскрой считаю с запасом: 300–400 мм на конец в щите, 150–200 мм в подрозетнике, плюс подъёмы и спуски по стене, которых нет на плане. Плановые потери — от пяти до двенадцати процентов длины, на разветвлённой слаботочке доходит до пятнадцати. Остаток барабана короче двадцати метров считаю потерянным: под группу его уже не разложить. Ориентир по рынку Петербурга сезона 2026: ВВГнг(А)-LS 3×1,5 — 55–85 ₽/м, 3×2,5 — 90–130 ₽/м, барабан против отреза дешевле на десять-пятнадцать процентов. Цифры справочные, к дате поставки уходят.
Как ловлю заниженное сечение
Три проверки на приёмке, каждая — пять минут.
Микрометр по жиле. Однопроволочная медь 1,5 мм² — диаметр 1,38 мм, 2,5 мм² — 1,78 мм, 4 мм² — 2,26 мм. Замерил 1,60 вместо 1,78 — перед вами 2,0 мм², минус двадцать процентов сечения и минус столько же по току.
Вес. Метр медной жилы 2,5 мм² весит 22 г; в кабеле 3×2,5 только меди 67 г на метр, бухта 100 м тянет 9,5–10 кг брутто. Семь килограммов на весах — вопрос закрыт до вскрытия.
Сопротивление. Мост или хороший тестер по замкнутой на дальнем конце паре: для 2,5 мм² норма не выше 7,41 Ом на километр, на бухте 100 м это 0,74 Ом. Больше — жила тоньше паспортной.
Заодно смотрю печать на оболочке: завод, марка, сечение, номер стандарта, год. Печать через метр, ровная, не стирается ногтем. Нет печати — нет партии.
Зима и вода
ПВХ на морозе теряет пластичность: ниже −15 °C кабель не разматываю, бухту сутки держу в тепляке, иначе на изгибе идут микротрещины оболочки, которые вылезут через две зимы. Ввод в здание в водонасыщенном грунте — только броня и герметичная гильза с уплотнением: траншея у нас стоит с водой, и негерметичный ввод тянет воду в подвал не хуже дренажа.
