Сеть срывает график не из-за воздуховодов: прямая труба приезжает за неделю. Монтаж встаёт на мелочи — не заказали шину, прокладку, лючок или привод к клапану.
Типы воздуховодов и где что уместно
Выбор идёт от среды, места за потолком и класса плотности. Прямоугольник экономит высоту, круг — давление и герметичность.
| Тип воздуховода | Материал | Где применяется | Особенность монтажа |
|---|---|---|---|
| Прямоугольный фальцевый | оцинковка 0,5–0,9 мм | магистрали, низкое запотолочное пространство | шинорейка 20/30/40, прокладка обязательна, от 1000 мм — рёбра жёсткости |
| Круглый на ниппеле | оцинковка 0,5–0,7 мм | ответвления, малые расходы | герметик плюс 3–4 самореза, лента поверх, режется по месту |

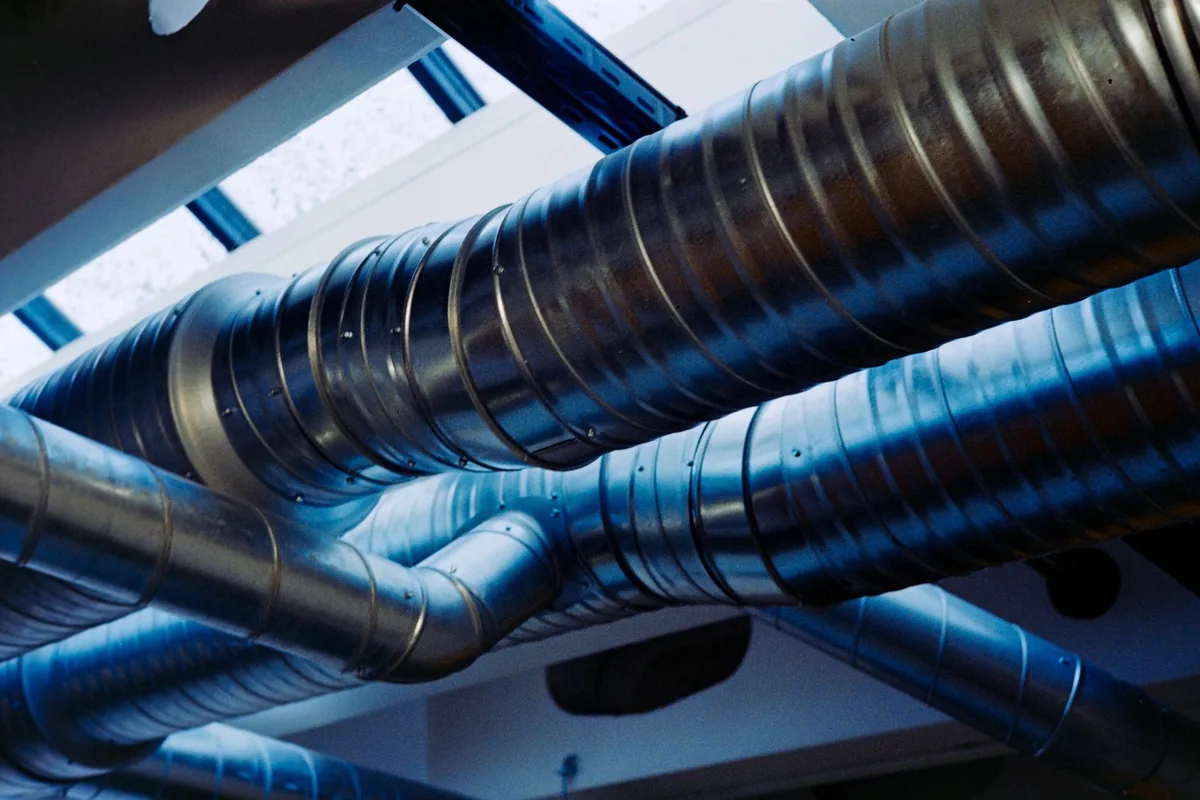

| Спирально-навивной | оцинковка 0,5–1,0 мм | магистрали, открытая прокладка, паркинги | пролёт 3–4 м, хлысты 3 и 6 м — во двор-колодец 6 м не заезжает |
| Гибкий (гофра) | алюминий, ламинат | подключение решёток и диффузоров | до 1,5 м на устройство, растянуть, радиус от двух диаметров |
| Гибкий изолированный | гофра плюс 25 мм минваты | приток в тёплом контуре | не пережимать хомутом, клеить трубу и оболочку раздельно |
| Нержавеющий | AISI 430, 321 | кухонные зонты, жироудаление, влажные цеха | герметик до 300 °C или сварка, уклон к жироуловителю, лючки на поворотах |
| Из чёрной стали | сталь 0,8–1,2 мм с огнезащитой | дымоудаление, транзиты через отсеки | сварка, огнестойкость даёт связка трубы и покрытия, слой по протоколу |
Фасонина и потери давления
Считают метраж, а платят за фасонину: отводы, тройники, врезки. Это 35–50 % стоимости сети, считается по развёртке с коэффициентом 1,3–1,6.
По физике дороже. Штампованный отвод 90° даёт коэффициент местного сопротивления около 0,3, сегментный с радиусом 1,5 диаметра — вдвое меньше. Два лишних отвода и пара кривых врезок съедают 40–60 Па, а это ровно тот запас, которого потом не хватает на грязном фильтре. Метр растянутой гофры равен по сопротивлению трём-четырём метрам жёсткой трубы, смятой в кольцо — десяти.
Тепло- и шумоизоляция
Изолируют по трём поводам. Конденсат: приточный воздуховод от наружной решётки до калорифера и любая труба в неотапливаемом объёме — 50 мм минваты с фольгой. При наших переходах через ноль и влажности под 90 % голая оцинковка на чердаке течёт всю оттепель, потёк выходит на потолок этажом ниже.
Второй повод — теплопотери на транзите. Третий — шум: 25 мм акустической изоляции снимают 3–6 дБА на участке, для прохода через спальню это дешевле глушителя. К изоляции берут клей, армированный скотч и бандаж, по улице — кожух из оцинковки: без него фольга на косом дожде с залива живёт сезон.
Подбор оборудования по расходу и напору
Расход считают по помещениям, напор — по самой длинной ветке. Складывают линейные потери (0,8–1,5 Па на метр), местные сопротивления, фильтр в загрязнённом состоянии (двойной перепад от чистого), калорифер, рекуператор, глушитель, решётку. Пропуск любого элемента — минус 50–150 Па от реальности.
Рабочая точка — в средней трети характеристики вентилятора, запас по напору 10–15 %. Установка «с двойным запасом» работает хуже: падает КПД, растёт низкочастотный гул, калорифер под номинал перегревает уменьшенный поток.
Комплектность: из-за чего встаёт монтаж
Что чаще всего дозаказывают в середине работ:
- крепёж — шпильки, траверсы, хомуты с резиновым профилем, анкеры; комплект на 1,5–2 м трубы;
- шина, уголки, скобы, прокладка, герметик — туба примерно на 10 м фланцевых стыков;
- ревизионные лючки перед вентилятором, клапанами и на жировых каналах;
- дроссель-клапаны и ирисовые диафрагмы — без них наладку по веткам делать нечем;
- гибкие вставки, виброопоры, ответные фланцы к установке;
- обратные клапаны, наружные решётки, зонты;
- автоматика — щит, канальные датчики, приводы заслонок, капиллярный термостат защиты калорифера от замораживания.
Последний пункт — классика. Установка на объекте, сеть собрана, а без термостата и привода заслонки приточка не запускается — пусконаладка ждёт автоматику.
Сроки закладывают заранее: оцинкованная фасонина под заказ — 5–10 рабочих дней, приточная установка с рекуператором — 3–8 недель, огнезадерживающие клапаны с электроприводом — до месяца. Ориентир по рынку Петербурга сезона 2026: прямоугольный воздуховод — 700–1300 руб. за м² развёртки, спирально-навивной d200 — 500–900 руб. за погонный метр, установка на 400–1000 м³/ч — 180–450 тыс. руб. Это ориентир, а не смета. ```
